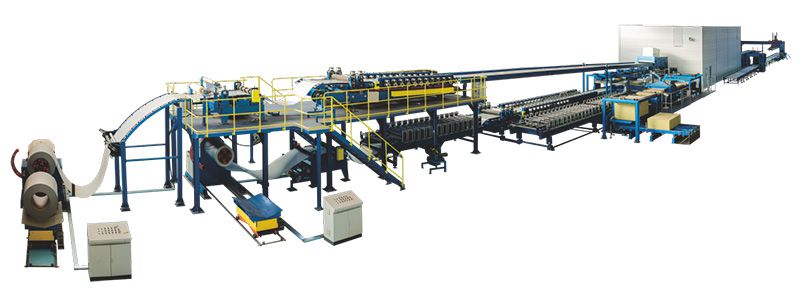

Línea de Producción Continua de Paneles Sándwich PU/PIR/Roca de Lana

Línea de Producción Continua de Paneles Sándwich PU/PIR/Roca de Lana

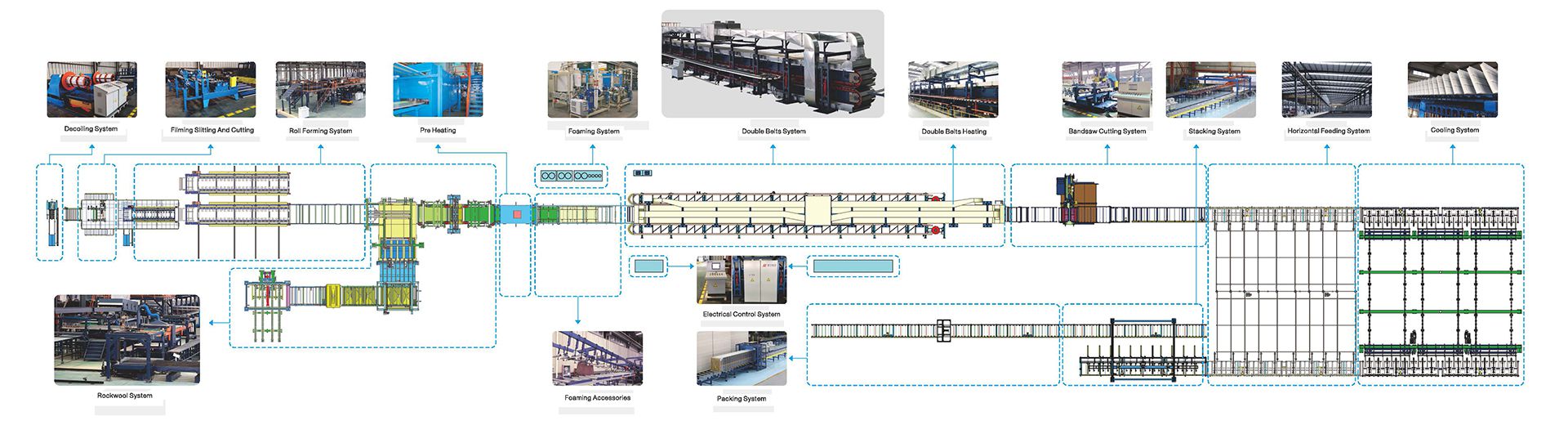

La línea de producción continua JF 100 de paneles sándwich PU/PIR/Lana de Roca consta de una colección de equipamientos multifuncionales diseñados para llevar a cabo los siguientes procesos de desenrollado, cortar la lámina, transportar el pegamento hacia la lana de roca, precalentar, espumar, calentar, cortar, refrigerar, apilar y embalar.

Esta línea es mayormente utilizada para la elaboración de paneles sándwich que serán usados en construcciones industriales, decoración de paredes, ganadería, salas blancas, frigoríficos, y mucho más.

Línea de Producción Continua de Paneles Sándwich PU/PIR/Roca de Lana
Parámetros Técnicos

Especificación: Línea de paneles sándwich
Velocidad de Producción(m/min): 3-7 Ajustable
Longitud valida de cinta transportadora doble banda: 16000-40000mm
Presión de trabajo para la formación de espuma: 150-200 Bar
Potencia Total: Aprox. 200kw
Dimensiones del Contorno (Largo*Ancho*Alto):(100-200)m×(16-30)m×6m

Materia Prima Adecuada
Tipo:placa de acero con recubrimiento de color、placa de acero inoxidable、placa de aluminio
Espesor: 0.4-0.8 mm(placa de acero)、0.35-0.6 mm(placa de acero inoxidable)
Ancho Max.: 1250mm
Peso Max.: 6T/10T
Materiales Básicos: PU、PIR、Lana de Roca、Lana de vidrio

Especificaciones generales de producción de paneles PU
Longitud del panel: 2000-18000mm
Ancho del panel(mm): 600-1200mm
Espesor del panel(mm): 30-200/250(panel de frigorífico)

Características de desempeño

1. La línea continua de paneles sándwich presenta un horno de calentamiento con circulación de aire caliente para que la temperatura de la espuma de poliuretano y curado se mantenga en el nivel adecuado, dando como resultado paneles sándwich de alta calidad.

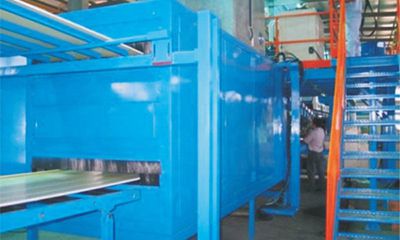

PrecalentadoPrecalentado

2. Adopta un sistema de espuma de alto voltaje para de esta manera producir espuma estable, tiene medición precisa y buena estabilidad de espuma. Usa pentano o 141B como agente espumante, estos agentes cumplen con los requerimientos de protección ambiental que tienen las líneas de producción.

Mezcla y dosificación (espuma)Mezcla y dosificación (espuma)

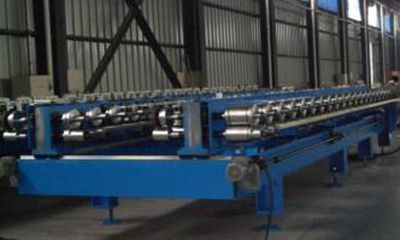

3. El sistema de perfilado de la línea de producción adopta una estructura tipo eje o tipo caja. Con la estructura tipo caja, la máquina es mucho más conveniente y fiable de configurar de acuerdo al ancho y espesor de los paneles.

Sistema de perfiladoSistema de perfilado

4. Debido a la tecnología de servo seguimiento y cortado, la máquina es capaz de cortar los paneles con precisión y en las longitudes deseadas.

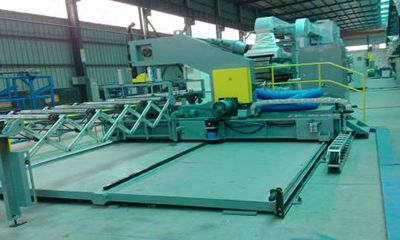

Corte y rajado de láminasCorte y rajado de láminas

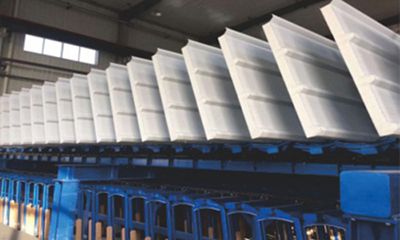

5. La línea de producción de paneles sándwich viene equipada con una cinta transportadora doble banda (paso de placas articuladas 200mm) para reducir el efecto de polígono y así evitar marcas transversales sobre los paneles; la estructura de grandes placas impulsa el molde lateral de paso de 200mm para reducir el espacio, de esta manera se previene que la materia prima se desencaje, haciendo que los lados de la placa más lisos y planos.

Calentado doble banda Calentado doble banda

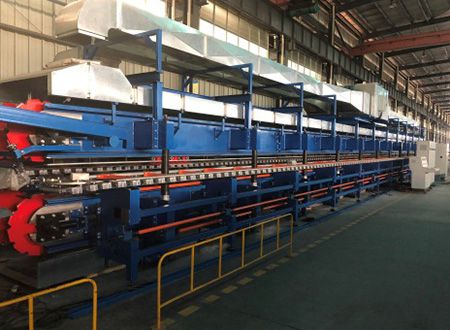

Sistema de doble bandaSistema de doble banda

6. Los sistemas de control PLC (Controlador Lógico Programable) y HMI (Interfaz de usuario) hacen que el equipamiento sea mucho más fácil de operar.

Detalles
Cooling SystemSistema de refrigeración/enfriamiento
Horizontal Feeding SystemSistema Alimentador horizontal

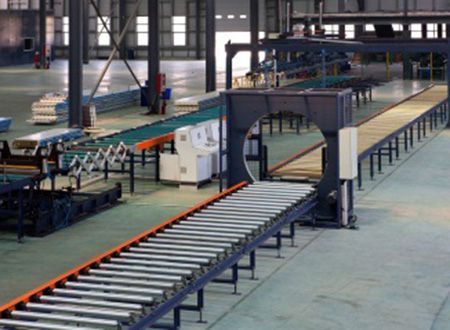

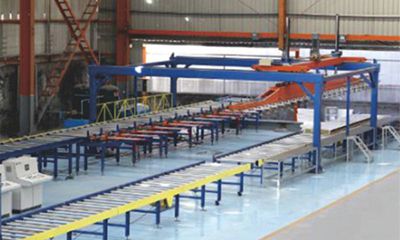

Stacking SystemSistema de apilado

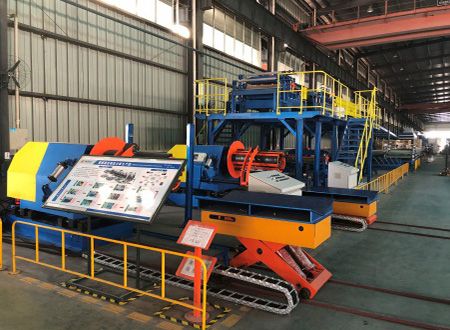

Decoiling System Sistema de desenrollado
Productos

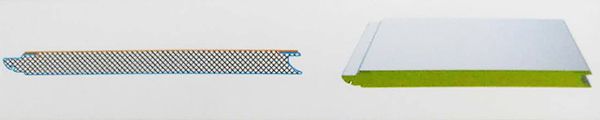

Los paneles elaborados por nuestra línea de Paneles Sándwich de Poliuretano (PU) se caracterizan por su preservación de calor, aislamiento térmico, acústico, retardante de llama e impermeabilidad. El cliente puede utilizar la máquina para elaborar paneles prácticos y muy agradables a la vista.

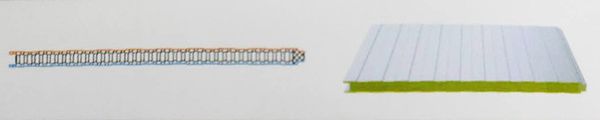

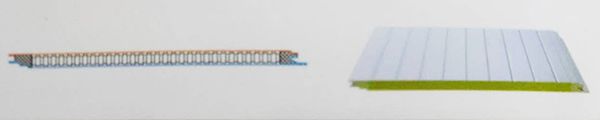

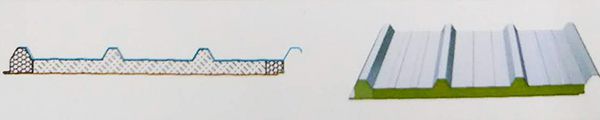

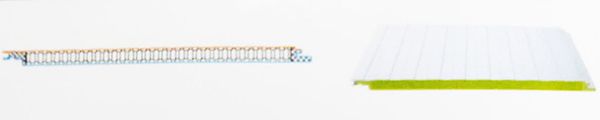

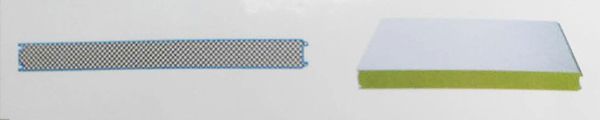

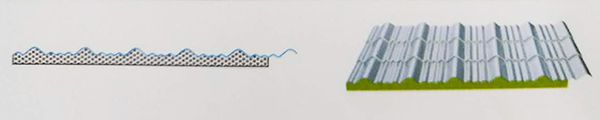

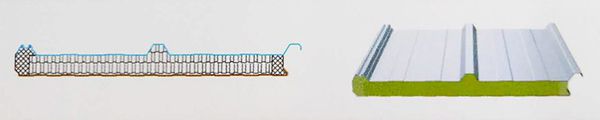

  • Panel tipo Tejas vidriadasPanel tipo Tejas vidriadas

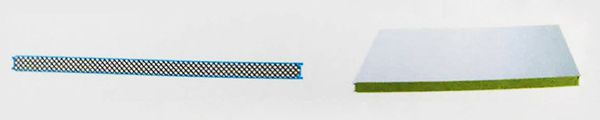

  • Panel para pared divisoriaPanel para pared divisoria
  • Panel para contenedorPanel para contenedor
  • Panel para frigoríficoPanel para frigorífico
  • Panel para puertasPanel para puertas

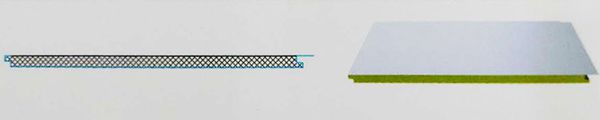

  • Panel para pared sin empalmesPanel para pared sin empalmes
  • Panel para techo falsoPanel para techo falso
  • Panel para techo falsoPanel para techo falso
  • Panel decorativoPanel decorativo
  • Decoration PanelDecoration Panel

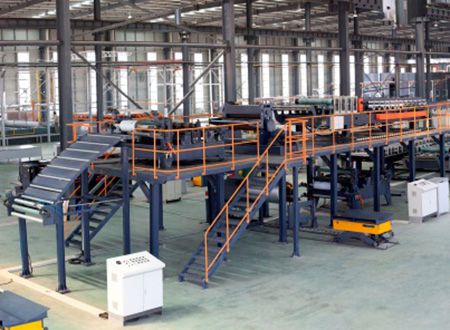

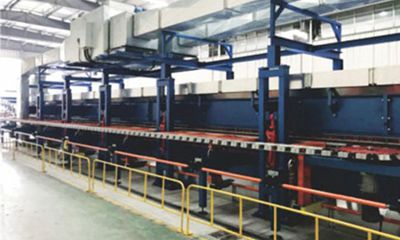

In situ
  • PU/PIR/Rockwool Continuous Sandwich Panel Production Line
  • PU/PIR/Rockwool Continuous Sandwich Panel Production Line
  • PU/PIR/Rockwool Continuous Sandwich Panel Production Line
  • PU/PIR/Rockwool Continuous Sandwich Panel Production Line
  • PU/PIR/Rockwool Continuous Sandwich Panel Production Line
