Línea automática de soldadura para vigas corrugadas en H serie JBH

Línea automática de soldadura para vigas corrugadas en H serie JBH

Introducción

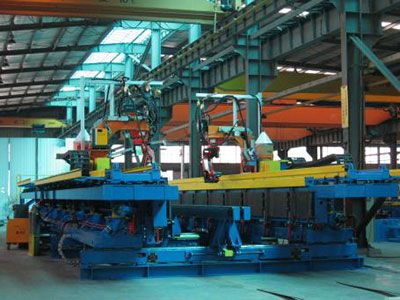

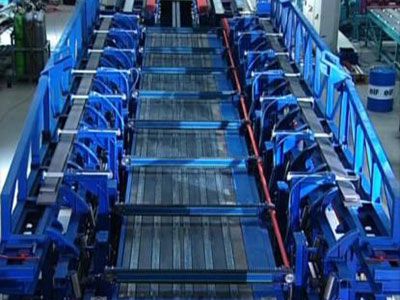

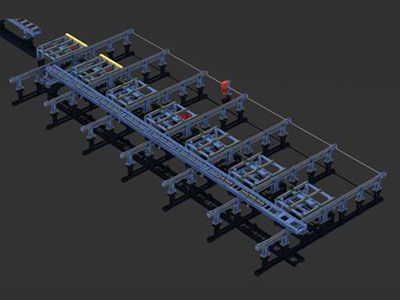

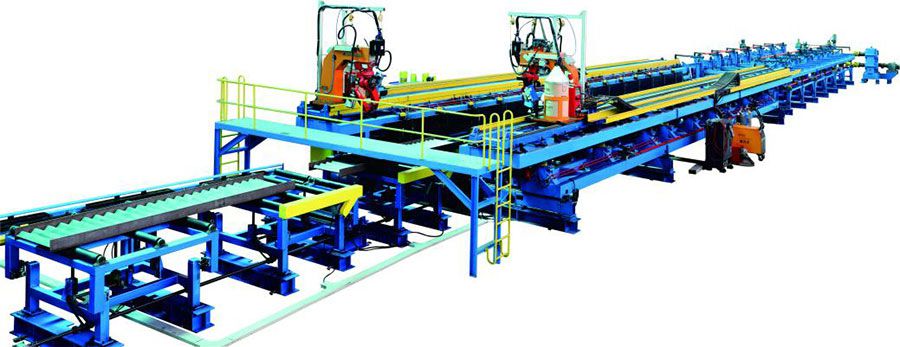

Nuestra línea automática de soldadura para vigas en H con alma corrugada está integrada por: máquina de corte en tiras, máquina de corte a la medida, banda transportadora, alimentador de placas corrugadas, máquina formadora de paneles corrugados, robot automatizado para corte y soldadura de vigas, cortadora de sección transversal, sistema de apilamiento, etc. Esta estación de soldadura cuenta con un robot italiano de última tecnología capaz de realizar algunos procedimientos de forma automática, por ejemplo: sustituye la pistola de soldadura, escanea con láser toda la línea, puede soldar en dos posiciones y efectuar cortes transversales, entre otros.

Características y uso del equipo
Nuestra avanzada línea de soldadura, ha sido diseñada específicamente para la producción de vigas en H con alma corrugada, este tipo de viga es un nuevo material de construcción con excelentes propiedades mecánicas. Gracias a sus muchas ventajas, esta clase de viga es cada vez más utilizada en la construcción de puentes, edificaciones y diversos tipos de estructuras con uno o varios tramos.

La superficie corrugada del alma de la viga ahorra de un 20 a un 60% de acero en comparación con la viga común, sin cambiar el límite elástico. Así pues las vigas corrugadas proporcionan un alto rendimiento, gran envergadura, bajo costo y muchas otras ventajas.

Las vigas corrugadas de 1.5m pueden cubrir luces de hasta 40 metros y son coherentes con los requerimientos contemporáneos de ahorro de energía. De esta manera las vigas producidas con nuestra línea se adaptan a los desafíos del futuro en este campo.

Diagrama de procesos

Desbobinado de las láminas → Transporte → Nivelación → Corte en tiras → Corte a la medida → Conformado
Corte del ala → Corte de la lámina → Clasificación y transporte
Escaneo láser → alimentación y ensamblaje →
Soldadura automática → Corte de salida

Parámetros técnicos

MáquinaParámetros

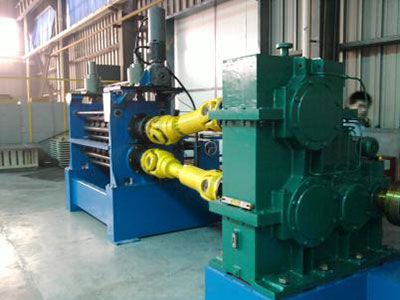

Perfiladora de chapas corrugadas Materia prima adecuadaLímite elástico≤345MPa
Espesor del acero2-5mm (≤235MPa); 2-4mm (≤345MPa)
Ancho del acero500-1500mm
Dimensiones del perfilAltura de la onda40-46mm
Distancia entre las ondasAproximadamente 155mm
Alimentación de aceroBanda transportadora
Modo de salida de la chapa corrugadaCadena de transmisión
Potencia25kw
Peso totalAlrededor de diez toneladas
Dimensiones6235×1640×2500 mm
Robot automático para producción de vigas Dimensiones de la pieza de trabajoLongitud 4~20 m
Espesor 2~5 mm
Alto500~1500 mm
Espesor del ala 10~30 mm
Ancho del ala 150~500 mm
Modos de soldaduraEste robot importado cuenta con dos posiciones de soldadura al mismo tiempo
Tipos de soldaduraSoldadura con CO2 Escaneo del corrugadoEscaneo láser de toda la línea
Tipos de corte Corte por plasma Modo de controlControlado automáticamente por la computadora industrial
Velocidad de escaneado≥900 mm/sVelocidad de soldadura≥700 mm/min
Potencia total223kw
Dimensión22000×6500×3500 mm
Peso totalCerca de 46 T
