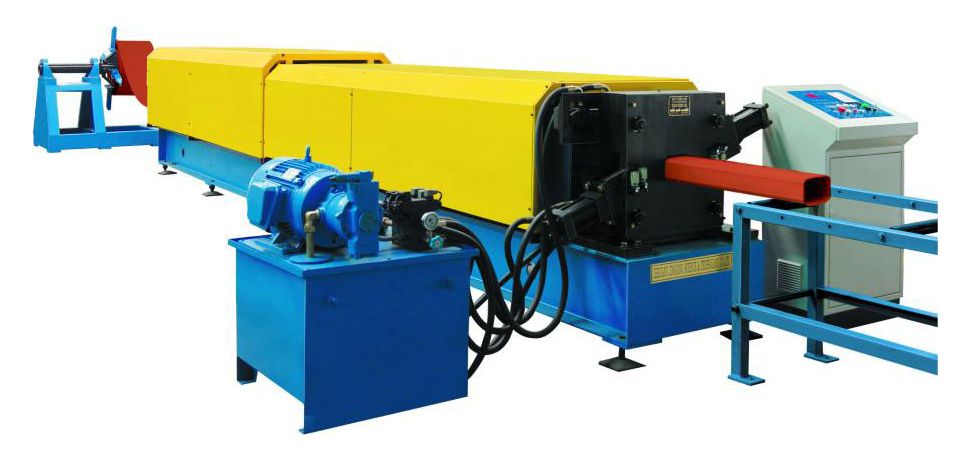

Esta perfiladora patentada y registrada por JINGGONG puede producir distintos tipos de canalones a través del conformado de la chapa de color. Este equipo opera con control PLC, y un convertidor de corriente alterna que ajusta la velocidad, para proporcionar un corte a lo largo completamente automático.

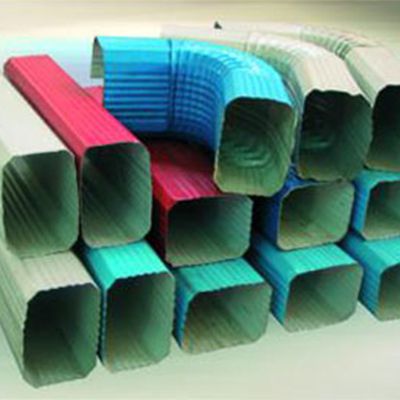

Esta máquina de perfilado cuenta con un equipo auxiliar de conformado por rodillos tipo codo que se utiliza para el plegado y el cuello del canalón. La perfiladora de canalones utiliza sistema de control CAM para llevar a cabo la producción automática, y puede ajustar el ángulo de forma manual.
Podemos diseñar y fabricar máquinas perfiladoras para el conformado de distintos tipos de perfiles según sus necesidades.
Componentes principales
-

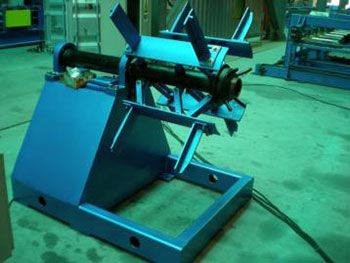

Desenrollador -

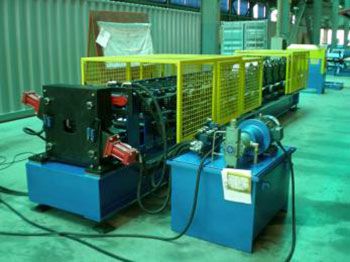

Sistema de perfilado -

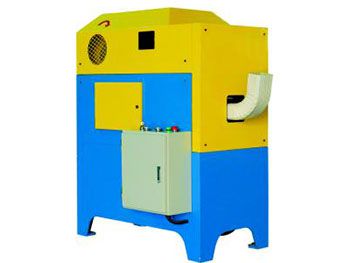

Unidad de plegado -

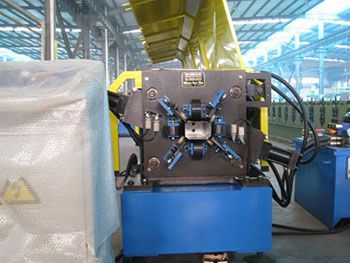

Dispositivo de post-corte -

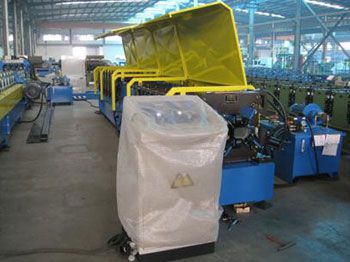

Inspección
Parámetros técnicos
| Modelo | HS-134 | HS-118 | |
| Especificación de la sección del canalón | 134×93 | 118×89 | |
| Material | Tipo | Chapa de color | |
| Espesor (mm) | 0.45-0.55 | ||
| Límite elástico (Mpa) | 230-300 | ||
| Velocidad de perfilado (m/min) | 10 | ||
| Material del rodillo | Acero de 45# enchapado | ||
| Tipo de conducción del rodillo | Cadena de transmisión | ||
| Controlador | PLC | ||
| Operación | Pantalla táctil + botón | ||
| Presión del sistema hidráulico (Mpa) | 12 | ||
| Potencia del motor de la estación hidráulica (KW) | 7.5 | ||
| Potencia del motor principal (KW) | 3 | ||
| Potencia total (KW) | 10.5 | ||
| Peso total (KG) | 8000 | ||
